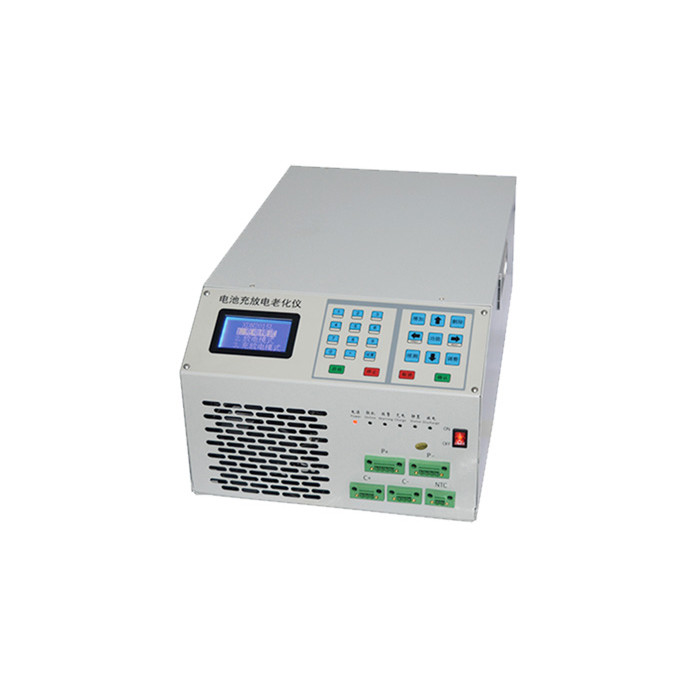

Draagbaar van de Lithiumacculading en Lossing Meetapparaat met het Schermvertoning 220V

Draagbaar van de Lithiumacculading en Lossing het Verouderen Instrument met het Schermvertoning

1. Inleiding aan het toepassingsgebied en functies van het materiaal
1.1 toepassingsgebied van BCDS: BCDS-van de reekslast en lossing het testmateriaal wordt hoofdzakelijk gebruikt voor last en lossingscyclustest van lithiumbatterij
1.2 testpunten: batterij het laden beschermingsvoltage, het voltage van de lossingsbescherming, capaciteit, enz. Het apparaat heeft vier teststappen van het laden, het lossen, het opschorten, en het cirkelen. Door de overeenkomstige stappen uit te geven, kan de batterij volgens het vastgestelde proces worden getest.

2. Ten tweede, de belangrijkste prestaties van het testmateriaal:
2.1 de last en de lossing functioneren:
Het heeft constante huidige en constante voltage het laden functie en constante stroom lossend functie, die de batterij laden en kan lossen en de batterijcapaciteit registreren.
2.2 de last en de lossing zetten om:
Voldoe volledig aan de vereisten van dezelfde haven voor het laden en het lossen van het batterijpak en de afzonderlijke havens voor het laden en het lossen van, d.w.z., 2 draden (P+ P) en 3 draden (P+ P C). Tegelijkertijd, kan de batterij van het machtshulpmiddel (CH+ P+ P) voor de het laden bescherming van de positieve plaat en de lossingsbescherming van de negatieve plaat zijn verouderd.
2.3 controleer de voltagebescherming:
Door de batterij te laden en te lossen, wordt het ontdekt of de het laden bescherming en het lossen van bescherming van het batterijwerk.
2.4 veiligheidsbescherming:
De anti-omgekeerde functie van de verbindingsbescherming; voltagebovenleer en ondergrens plaatsende bescherming; de veilige bescherming van de lossingsstroom;

3. Technische parameters
Inputmacht AC 220V ±10%/50Hz
De waaier 7~70V van de voltagemeting
Nauwkeurigheid ± (0,2% van lezing + 0,2% van waaier)
Huidige het Laden waaier 50~5000mA
Het laden nauwkeurigheid ± (0,2% van lezing + 0,2% van waaier)
Lossingswaaier 50~10000mA
Nauwkeurigheid ± (0,2% van lezing + 0,2% van waaier)
Ladend Constant voltage snijd huidige minimum50ma af
Capaciteitsnauwkeurigheid ±1 ‰
De macht ≤700W van de machtslossing
De tijd van de tijdinspectie ontvangt Timings <2s> waaier in real time 0~999 uren/stap
Het interval ≥5S van het gegevensregistreren
De middenreeks van computerversie 1.1
Het laden het Laden wijze het Constante huidige en constante voltage laden
Snijd voorwaardenvoltage, huidige, relatieve tijd, overbelastingsbescherming af
De Wijze Constant Current Discharge van de lossingslossing
Snijd voorwaardenvoltage, relatieve tijd, over--lossingsbescherming af
De metingswaaier van de cycluscyclus 1~999 keer
Het aantal stappen in één enkele cyclus is 100
Voltage en huidige opsporing die Four-wire bemonstering bemonsteren
Kanalen per rek Enig kanaal
De chassis rangschikken W*D*H: 300*450*170 (mm)
