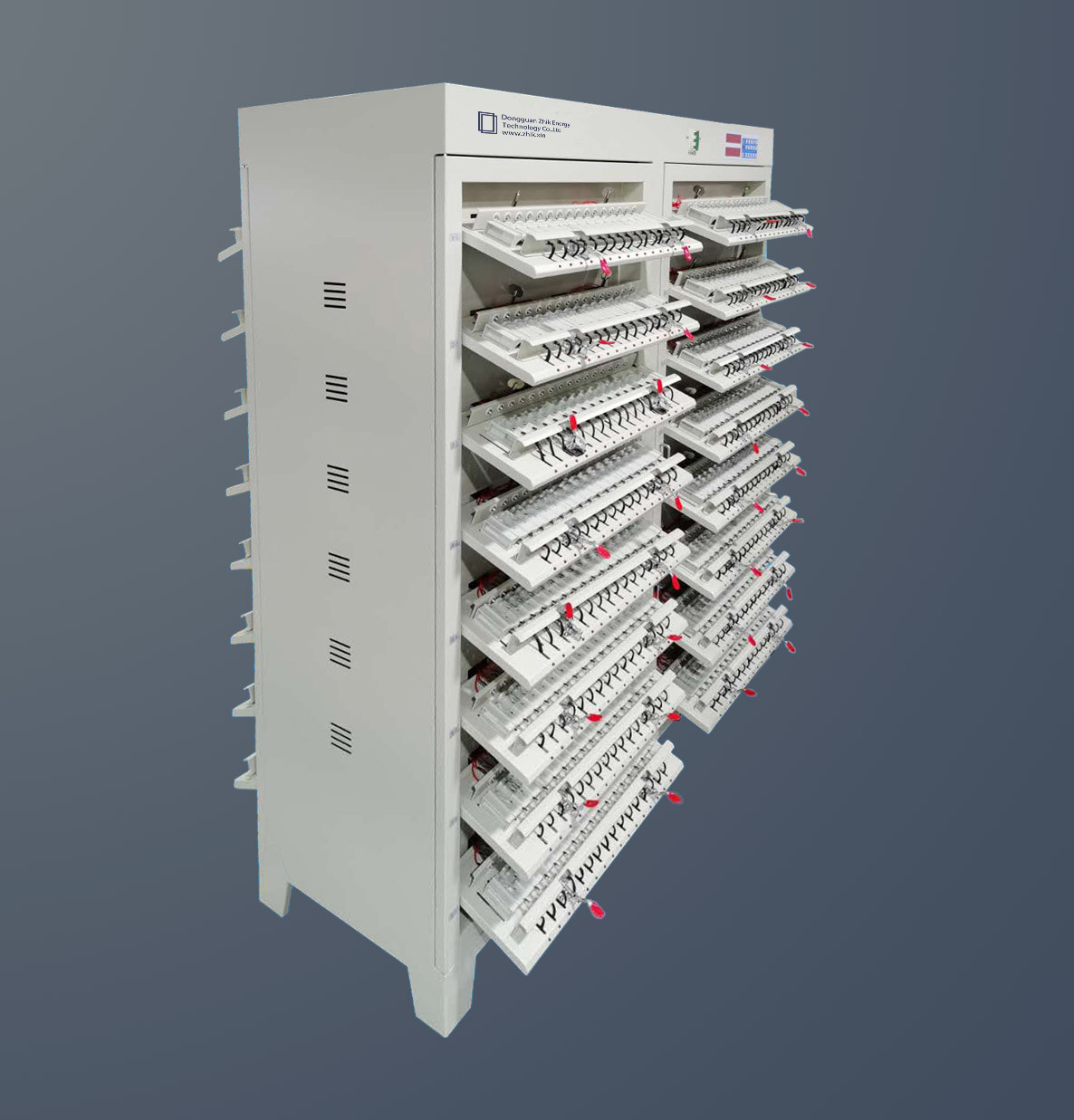

512 Meetapparaat van de punt het Cilindrische Batterij met Snelle Ladingsinrichting

Eigenschappen:

De ondersteunende Software functioneert:

A) de Grafische verrichtingsinterface wordt gebruikt om de gegevens van voltage, stroom, tijd en capaciteit van elke batterij te tonen, en de overeenkomstige het werk status en de abnormale voorwaarden in diverse kleuren te tonen;

B) de aanwijzing van de Batterijcapaciteit van om het even welke sectie (tot 100 secties);

C) de Gegevenspunten kunnen volgens de veranderingsvoorwaarden van voltage, stroom en tijd worden geregistreerd om een volledig het laden en het lossen krommegegeven te vormen, en het tijdinterval van de punten van krommegegevens is Tweede ≤ 4;

D) voer batterij sorterende functie in diverse omstandigheden (capaciteit, tijd, open kringsvoltage, lossingsplatform, enz.) uit;

E) bereken constante huidige het laden verhouding, capaciteitsverlies, lossingsefficiency, gemiddeld voltage, automatisch middenvoltage en andere gegevens;

F) Het vastgestelde exploitantgezag en werkt in verschillende niveaus;

De lossingskromme van de vertoningslast en cyclusgrafiek;

Aantal apparatenkanalen: 512 kanalen in totaal
Afmetingen: breedte 1620mm × diepte 850mm × hoogte 1840mm
De chassis kleuren: standaard gebroken wit (kan worden aangepast)

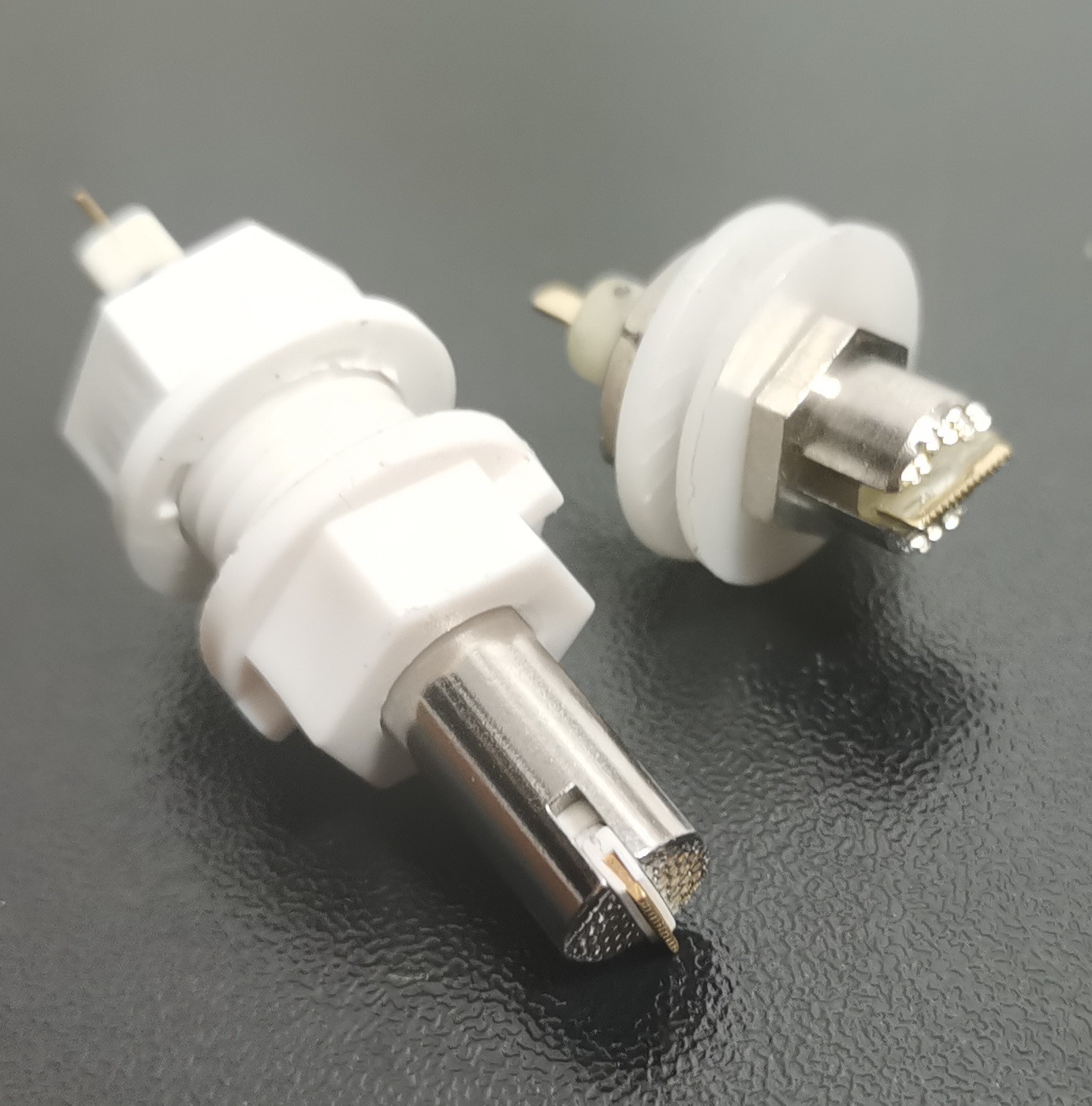

Klemvorm: de snelle klem, klemt (gericht hoofd, vlak hoofd, twee stukken) facultatief vast, uitgerust met batterijdienblad
Inrichting die uit elkaar plaatsen: 35mm
De specificaties van de steunbatterij: 18650, 21700, 26650, 32650
Werkende voeding: vijf-draad systeem in drie stadia AC380V±10%, 50HZ
Werkende machtsconsumptie: ≤9KW
Werkomgeving: temperatuur 0 ~ 40 ℃, relatieve vochtigheid ≤ 80%
Het koelen methode: natuurlijke luchtopname, stijgende uitlaat

Kanaalparameters
De waaier van de voltagemeting: 0 ~ 5V
De waaier van het batterijvoltage: het laden 0~4.5V; het lossen van 4.5~2V
De constante waaier van het voltagevoltage: 2.5 ~ 4.5V
Voltagenauwkeurigheid: ± (1 hoogtepunt ‰ van ‰ reading+1 - schaal)
Voltageresolutie: 1mV
Voltagestabiliteit: ≤1 ‰
Huidige waaier: het laden 20mA~2A; het lossen van 20mA~2A
Huidige nauwkeurigheid: ± (1 hoogtepunt ‰ van ‰ reading+1 - schaal)
Huidige resolutie: 1mA
Huidige stabiliteit: ≤1 ‰
